04（九年级）电磁铁电磁继电器（导学案4）

skybamboo · 发表于 2026-4-6 05:11:44

人教版物理九年级全册
第二十章　电与磁
第3节　电磁铁　电磁继电器
知识梳理  预习感知
知识点1  电磁铁及其磁性
1.概念：电磁铁是内部插有的螺线管，其磁性比螺线管要强。
2.特点：在有电流时有，没有电流时就。
3.影响因素：电磁铁的磁性强弱与的大小和线圈的有关。
(1)当线圈的匝数一定时，电流越大，电磁铁的磁性越；
(2)当电流一定时，线圈匝数越多，电磁铁的磁性越。
知识点2  电磁继电器
1.作用：利用电压、电流电路的通断，来间接地控制电压、电流电路通断的装置。
2.实质：利用来控制工作电路的一种开关。

课堂练习    当堂反馈
1. (知识点1)下列措施中能增强通电螺线管磁性的是(　　)
A. 减小螺线管的电流                   B. 减少螺线管的匝数
C. 在螺线管内插入铁芯                   D. 改变螺线管的电流方向
2. (知识点1)如图所示，电源电压保持不变，当开关S闭合时，电磁铁吸起许多大头针，下列关于电磁铁的说法中正确的是(　　)
A. 根据安培定则可以判断，电磁铁的上端是S极
B. 电磁铁吸起大头针，是因为通电导体在磁场中受到力的作用
C. 对调电源正负极后，电磁铁会吸起更多的大头针
D. 只减少图中线圈缠绕匝数，电磁铁吸起大头针的数量会减少

3. (知识点2)许多自动控制的电路中都安装有电磁铁。关于电磁铁，下列说法中正确的是(　　)
A. 电磁铁的铁芯，可以用铜棒代替
B. 电磁继电器中的磁体，可以使用永磁铁
C. 电磁铁磁性的强弱只与电流的大小有关
D. 电磁铁是根据电流的磁效应制成的

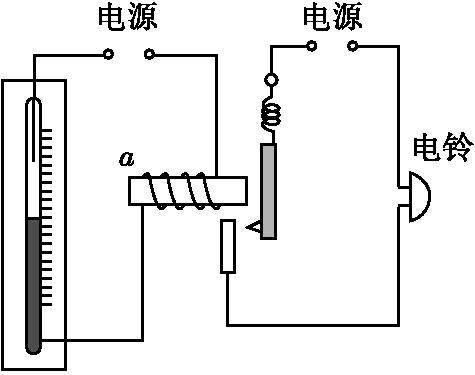

4. (知识点2)如图所示是一种温度自动报警器的原理图。制作时，在(选填“煤油”或“水银”)温度计的玻璃管中插入一段金属丝，使温度计两端分别与电源的两极相连。当温度达到金属丝下端所指的温度时，电磁铁具有，将衔铁吸引过来，使电铃发出报警信号。

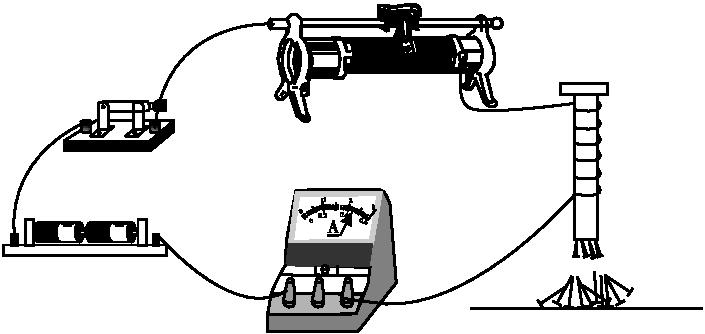

5. (知识点1)某同学连接如图所示电路研究电磁铁的磁性。为了让铁钉吸引大头针的数目增多，以下措施中可行的是。

A. 将滑片向左端滑动                      B. 将滑片向右端滑动
C. 减少铁钉上所绕线圈的匝数                D. 去掉一节干电池
选择理由。
同步练习    易学精练

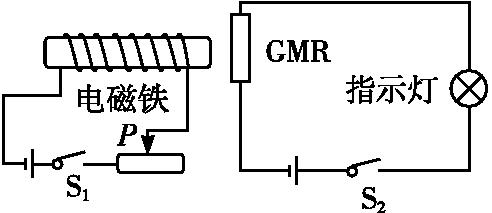

1. 如图所示，GMR是巨磁电阻，它的阻值随电磁铁磁性的增强而减小。下列判断正确的是(　　)
A. 开关S1闭合，滑片移到某一位置，电磁铁左端为N极
B. 开关S1闭合，滑片向右移动，电磁铁磁性增强
C. 开关S1和S2同时闭合，滑片向右移动，GMR的电阻变小
D. 开关S1和S2同时闭合，滑片向左移动，指示灯变暗

第1题                                        第2题

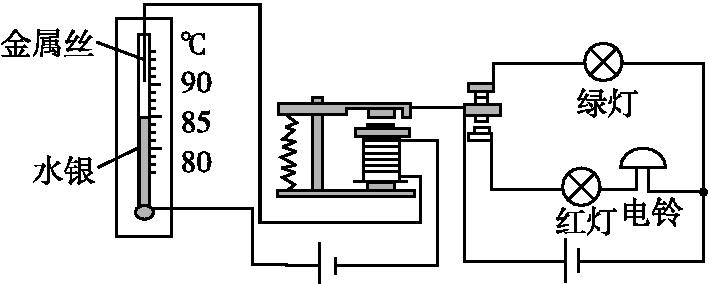

2. 如图所示是某科技小组设计的一种温度自动控制报警装置电路图，关于它的说法正确的是(　  　)
A. 当温度低于90 ℃时，报警装置就会响铃，同时绿灯亮
B. 当温度低于90 ℃时，报警装置就会响铃，同时红灯亮
C. 当温度达到90 ℃时，报警装置就会响铃，同时红灯亮
D. 当温度达到90 ℃时，报警装置就会响铃，同时绿灯亮

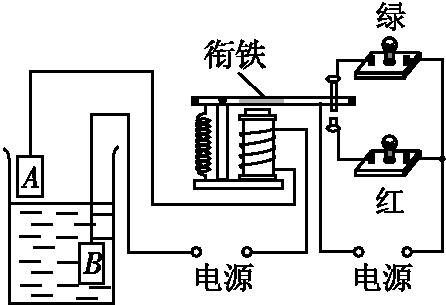

3. 如图所示是一种水位自动报警器的原理示意图，当水位升高到金属块A处时(　  　)
A. 红灯亮、绿灯灭                      B. 红灯灭、绿灯亮
C. 红灯亮、绿灯亮                      D. 红灯灭、绿灯灭

第3题                               第4题

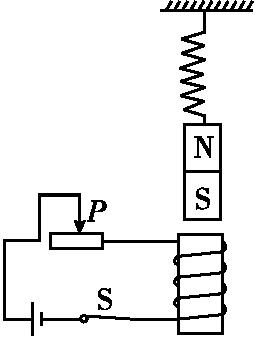

4. 如图所示，开关闭合，小磁铁处于静止状态后，把滑动变阻器的滑片P缓慢向右移动，此时悬挂的小磁铁的运动情况是(　　)
A. 向下移动                            B. 向上移动
C. 静止不动                            D. 无法确定

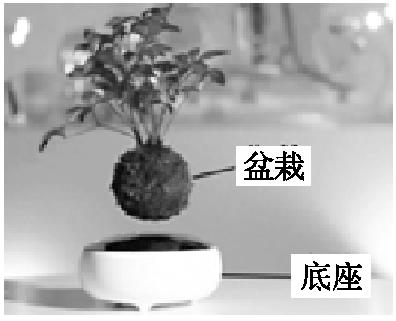

5. 如图所示是利用磁悬浮原理浮在空中的盆栽，盆栽底部有磁体，底座内装有电磁铁。给盆栽浇水前后(　　)
A. 盆栽受到的磁力大小不变
B. 底座对桌面的压强大小不变
C. 要使盆栽与底座之间距离不变，可改变电磁铁线圈内的电流方向
D. 要使盆栽与底座之间距离不变，可适当增大电磁铁线圈内的电流

第5题第6题

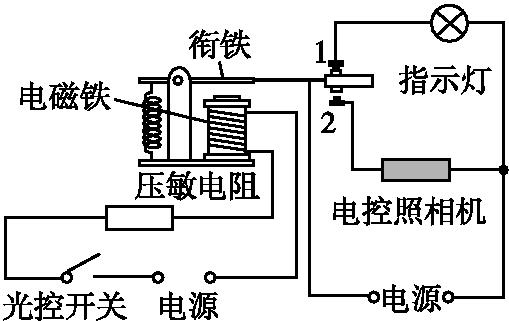

6. 如图是一种“闯红灯违规证据抓拍模拟器”的工作原理图，光控开关接收到红光时会自动闭合，压敏电阻受到压力时其阻值会变小。当红灯亮后，且车辆压到压敏电阻上时，电磁铁的磁性因电路中电流的改变而变(选填“强”或“弱”)，吸引衔铁与触点(选填“1”或“2”)接触，电控照相机工作，拍摄违规车辆。

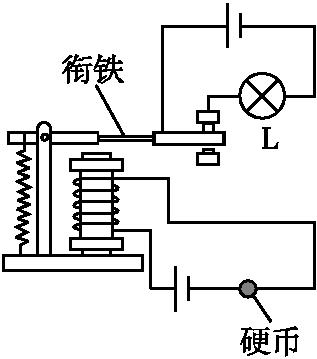

7. 下水井盖的丢失给人们出行带来了安全隐患。为提示路人注意安全，小明设计了如图所示的电路，电路中利用一元硬币代替铁制井盖是因为两者都属于(选填“绝缘体”或“导体”)。当井盖丢失时，灯泡发光报警；当电磁铁的线圈中有电流通过时，继电器的动触点与(选填“上”或“下”)方静触点接触，电磁铁的上端是极。

第7题第8题

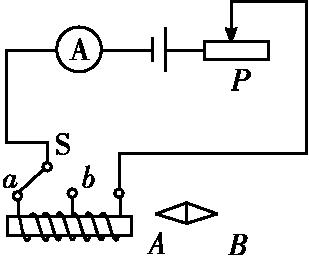

8. 如图所示电路，开关S接到a后，电磁铁左端为极，小磁针静止时，A端是极。将开关S由a换到b，调节变阻器的滑片P，保持电流表的示数不变，电磁铁的磁性(选填“增强”“减弱”或“不变”)。

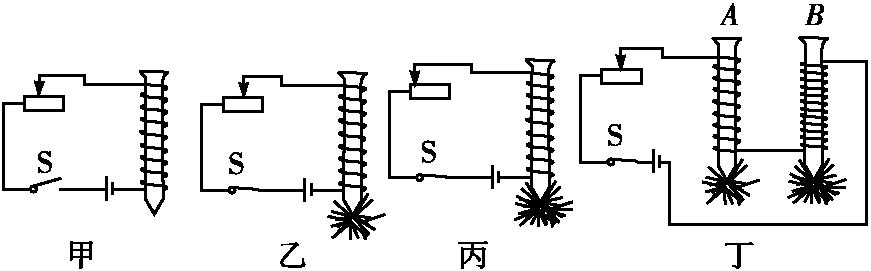

9. 为了探究电磁铁的磁性强弱跟哪些因素有关，小明同学用漆包线(表面涂有绝缘漆的导线)在大铁钉上绕若干匝，制成简单的电磁铁，如图所示。用此装置去吸引大头针，甲、乙、丙、丁为实验中观察到的四种情况。

甲乙丙丁
(1)实验中通过电磁铁判断电磁铁磁性的强弱，这一方法体现了转换的思想。
(2)比较两图可知：线圈匝数相同时，电流越大磁性越强。
(3)根据图丁可以得出的结论：。

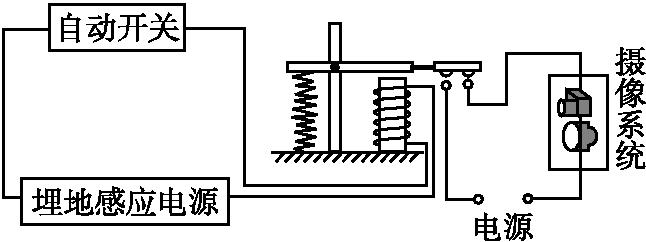

10. 如图是某种拍摄机动车辆闯红灯装置的工作原理示意图。当红灯亮时，控制电路中的自动开关才接通，此时汽车(相当于一个大铁块)通过停止线附近区域的埋地感应线圈时，感应线圈磁场就发生很大变化，使埋地感应电源产生足够大的感应电压，摄像系统在电路接通时可自动拍摄违规车辆。

(1)电磁继电器工作时，它把电能转化成内能和。
(2)当绿灯亮时，摄像系统能否工作?；
理由：。
(3)埋地感应电源正负极变化是否影响摄像系统工作?。
