电流表的内外接法及选择方法
郭雪鹏
安徽省临泉第一中学

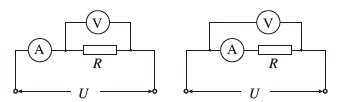

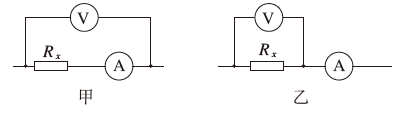

（人教版2019物理71页第3题）图中画出了用电压表、电流表测量导体电阻的两种电路图。图中电压表内阻为1kΩ，电流表内阻为）0.1欧姆.被测导体R的真实电阻为87.4Ω.测量时，把电压表示数和电流表示数之比作为电阻的测量值.

电流表外接法电流表内接法
电压表和电流表都有电阻，当作电阻处理。电压表是能够显示自身电压的电阻，电流表是能够显示通过其电流的电阻。
1.电流表外接法
电流表的示数等于流过电压表电流与流过待测电阻电流之和。
I=IV+IR
电压表与电阻并联，电压相等。
<Object: word/embeddings/oleObject1.bin>
即<Object: word/embeddings/oleObject2.bin>，或者
<Object: word/embeddings/oleObject3.bin>
代入具体数值，计算得R外测=<Object: word/embeddings/oleObject4.bin>Ω=80.4Ω
外接时的测量值是电压表与真实电阻并联后的阻值，小于电阻真实值。
2.电流表内接法
内接时，电流表与电阻R串联，电流表示数等于流过R的电流。电压表示数等于电阻和电流表上的电压之和，
U=UA+UR
<Object: word/embeddings/oleObject5.bin>
即 R内测=RA+R
内接时，测量值等于电流表内阻与待测电阻真实值之和，测量值偏大。
代入数值，计算得 R内测=87.Ω。
与电阻真实值相比，测量该电阻时选择电流表内接法测量结果更加准确。
3.电流表内外接判断方法
电压表内阻相对很大，流过电压表的电流越小，选择外接时，电流表示数越接近流过电阻的电流；当电流表电阻相对很小时，选择内接，电流表分担的电压较小，电压表示数接近R的电压，测量结果较为准确。
通常用下述方法判断：
当<Object: word/embeddings/oleObject6.bin>时，说明电压表内阻很大，选择电流表外接法。测量值是电压表与电阻并联后的阻值，小于真实值。
当<Object: word/embeddings/oleObject7.bin>时，说明电流表内阻很小，选择电流表内接法。测量值是电流表与电阻串联后的阻值，大于真实值。

练习2 （人教版2019物理必修第三册76页B组第3题）某同学想通过测绘小灯泡的I-U图像来研究小灯泡的电阻随电压的变化规律。所用器材如下：
待测灯泡一只，额定电压为2.5V，电阻约为几欧；
电压表一个，量程0~3V，内阻为3kΩ；
电流表一个，量程0~0.6A，内阻为0.1Ω。
滑动变阻器一个，干电池两节，开关一个，导线若干。

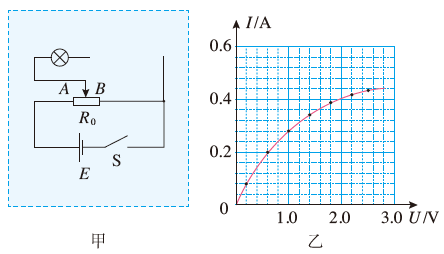

请在图甲中补全实验的电路图。

在图甲中开关S闭合之前，应把滑动变阻器的滑片置于何处？

该同学通过实验作出的小灯泡的I-U图像如图乙所示，则小灯泡正常工作时的电阻为多少？

(2)B端
(3)从图乙可知，当电压为2.5V时，流过灯泡电流为0.43A，电阻R=5.8Ω
