第十一章第3节　导体电阻率的测量
第2课时金属丝电阻率的测量
【学习目标】
1．掌握电流表、电压表和滑动变阻器的使用方法。
2．学会利用伏安法测电阻，进一步测出金属丝的电阻率。
【课前预习】
一、实验原理和方法

2．用毫米刻度尺测量金属丝的长度l，用螺旋测微器量得金属丝的直径，算出横截面积S。
二、实验器材
被测金属丝、螺旋测微器、毫米刻度尺、电池组、电流表、电压表、滑动变阻器、开关、导线若干。
三、实验步骤
1．直径测定
2．电路连接

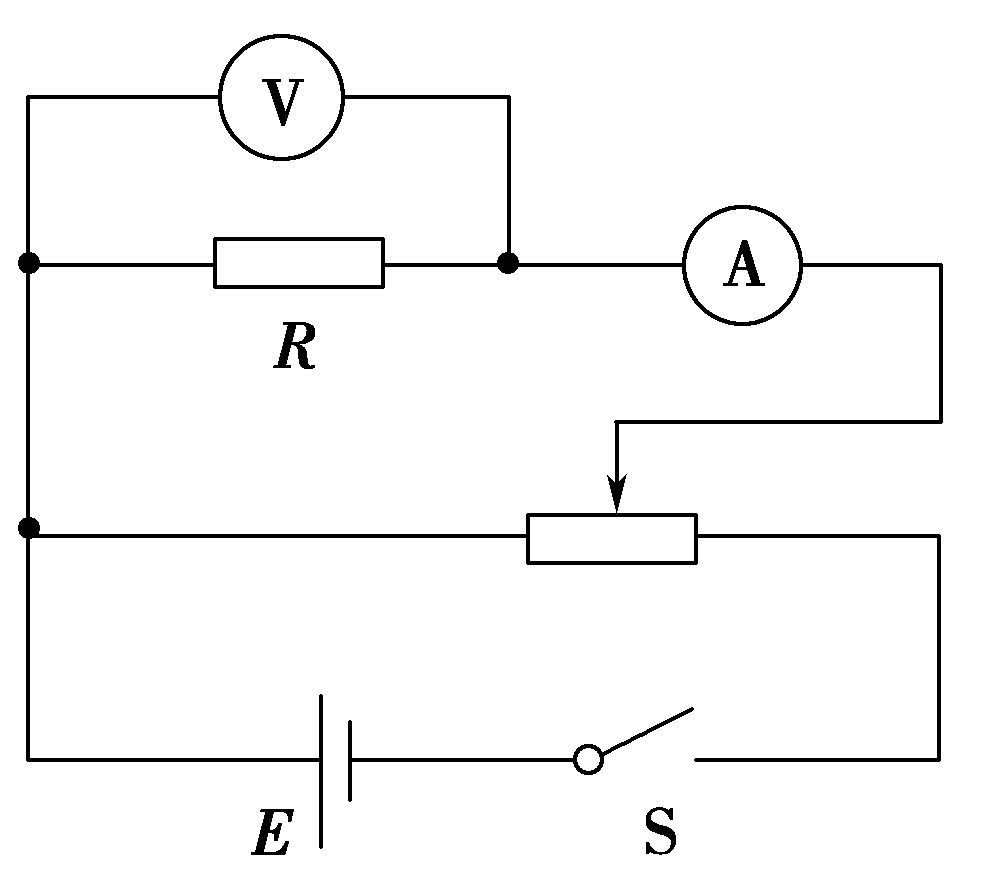

按如图所示的原理电路图连接好，用伏安法测电阻的实验电路。

3．长度测量
用毫米刻度尺测量接入电路中的被测金属导线的有效长度，反复测量3次，求出其平均值l。
4．U、I测量
把上图中滑动变阻器的滑动片调节到最左端，电路经检查确认无误后，闭合开关S，改变滑动变阻器滑动片的位置，读出几组相应的电流表、电压表的示数I和U的值，记入表格内，断开开关S。
5．拆去实验线路，整理好实验器材。
四、数据处理
1．在求Rx的平均值时可用两种方法
(2)用UI图线的斜率求出。
2．计算电阻率
五、误差分析
1．金属丝的横截面积是利用直径计算而得，直径的测量是产生误差的主要来源之一。
2．采用伏安法测量金属丝的电阻时，由于采用的是电流表外接法，测量值小于真实值，使电阻率的测量值偏小。
3．金属丝的长度测量、电流表和电压表的读数等会带来偶然误差。
4．由于金属丝通电后发热升温，会使金属丝的电阻率变大，造成测量误差。
六、注意事项
1．本实验中被测金属导线的电阻值较小，因此实验电路一般采用电流表外接法。
2．实验连线时，应先从电源的正极出发，依次将电源、开关、电流表、待测金属导线、滑动变阻器连成主干线路，然后再把电压表并联在待测金属导线的两端。
3．测量被测金属导线的有效长度，是指测量待测导线接入电路的两个端点之间的长度，亦即电压表两端点间的待测导线长度，测量时应将导线拉直，反复测量三次，求其平均值。
4．测金属导线直径一定要选三个不同部位进行测量，求其平均值。
5．闭合开关S之前，一定要将原理图中滑动变阻器的滑片移到最左端。
6．在用伏安法测电阻时，通过待测导线的电流强度I不宜过大(电流表用0～0.6 A量程)，通电时间不宜过长，以免金属导线的温度明显升高，造成其电阻率在实验过程中逐渐增大。
【学习过程】

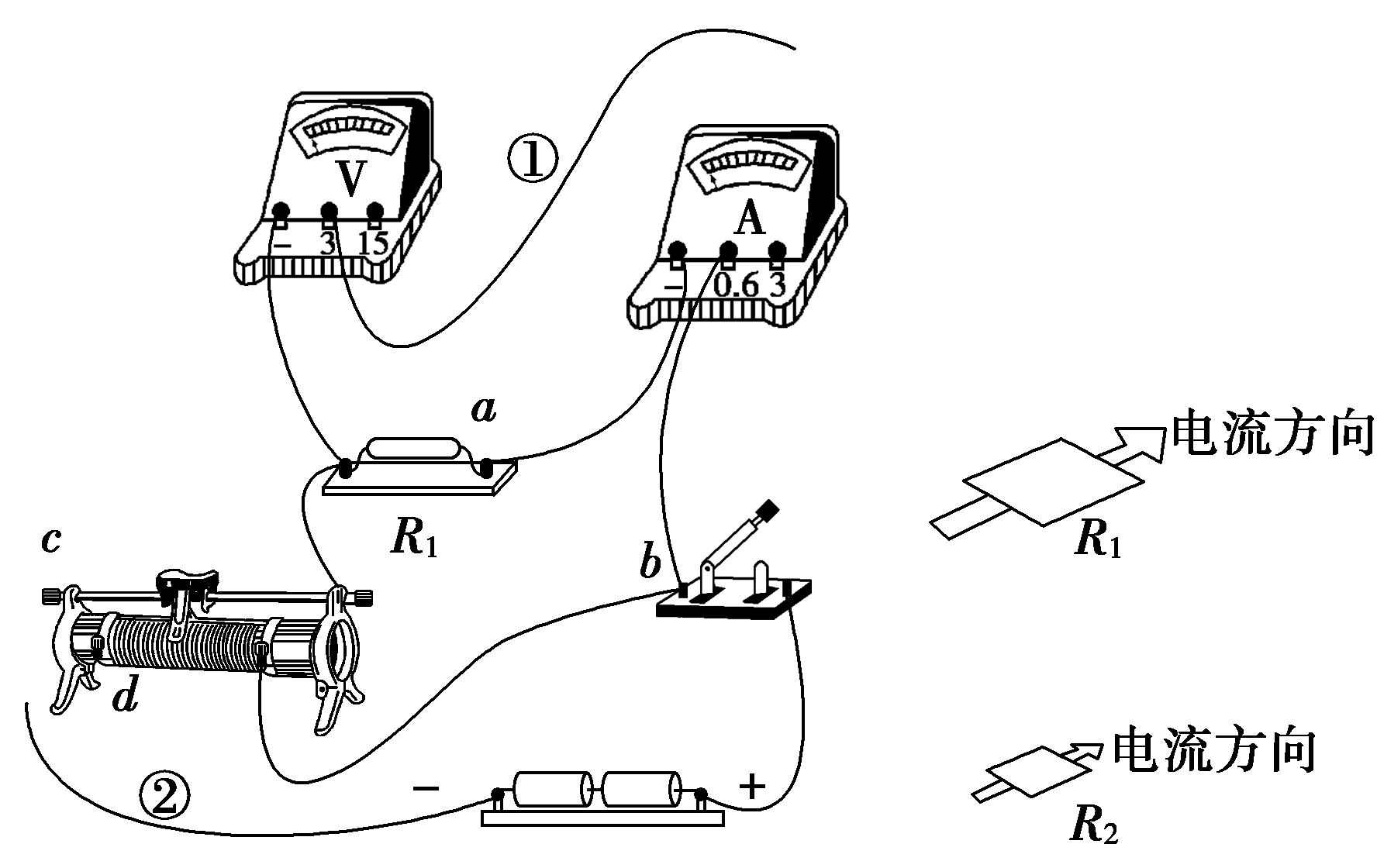

[例1]某同学用伏安法测量导体的电阻，现有量程为3 V、内阻约为3 kΩ的电压表和量程为0.6 A、内阻约为0.1 Ω的电流表。采用分压电路接线，图甲是实物的部分连线图，待测电阻为图乙中的R1，其阻值约为5 Ω。

甲　　　　　　　　　乙
(1)测R1阻值的最优连接方式为导线①连接________(选填“a”或“b”)、导线②连接________(选填“c”或“d”)。
(2)正确接线测得实验数据如表，用作图法求得R1的阻值为________Ω。

U/V	0.40	0.80	1.20	1.60	2.00	2.40
I/A	0.09	0.19	0.27	0.35	0.44	0.53

A．①连接a，②连接c　　　B．①连接a，②连接d
C．①连接b，②连接c D．①连接b，②连接d
[解析]　(1)由于实验测量的是一个小电阻，故电流表应外接，因此导线①接a，由于采用分压电路，故导线②应接d。

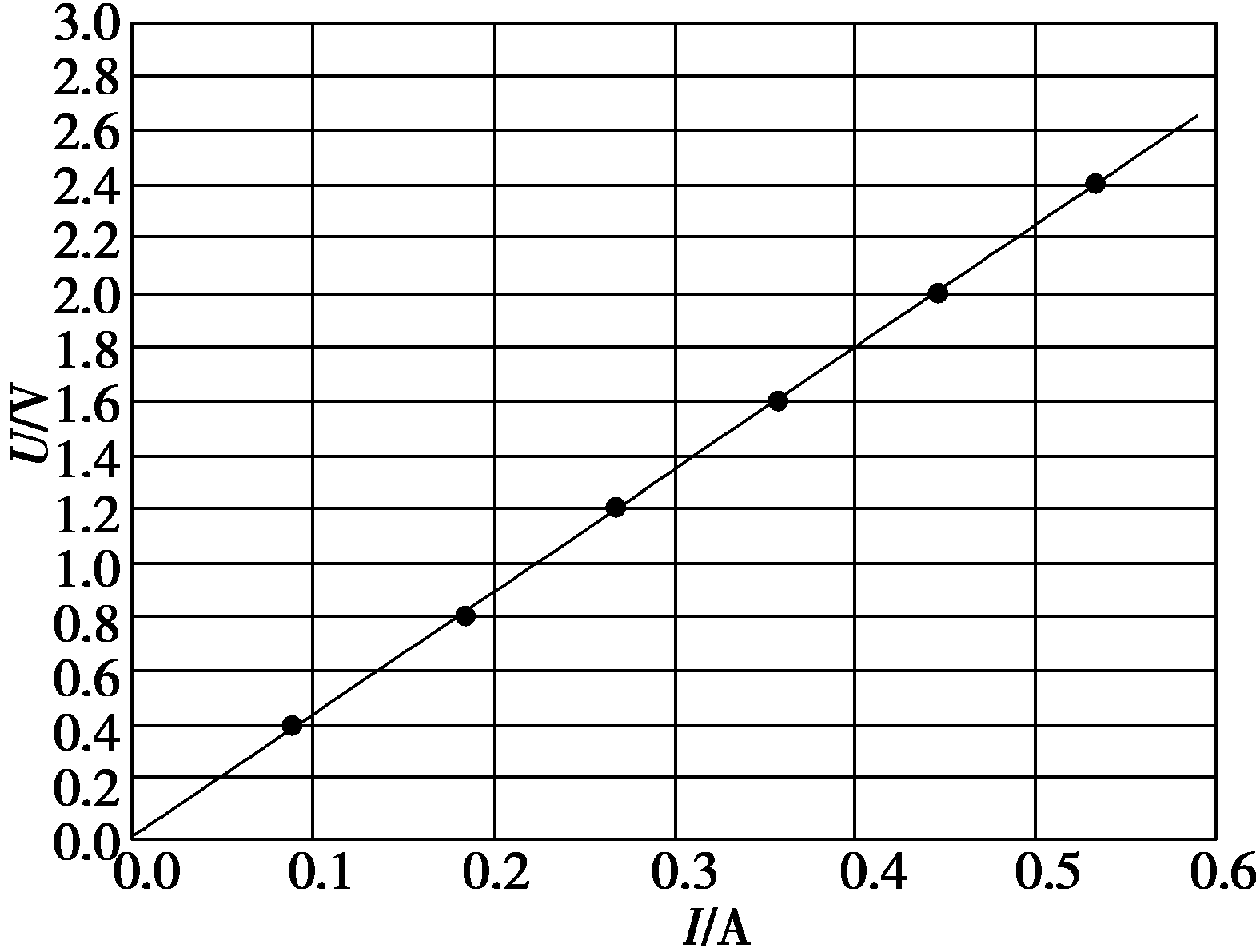

(2)根据实验数据作出R1的UI图线如图所示，图线的斜率即为电阻R1的大小，由图像可知，R1＝4.6 Ω。

[答案]　(1)a　d　(2)作图见解析，4.6(4.4～4.7均可)　(3)B
[变式训练1-1] (多选)在“测定金属的电阻率”的实验中，以下操作中错误的是(　　)
A．用米尺测量金属丝的全长，且测量三次，算出其平均值，然后再将金属丝接入电路中
B．用螺旋测微器在金属丝三个不同部位各测量一次直径，算出其平均值
C．用伏安法测电阻时，采用电流表内接法，多次测量后算出平均值
D．实验中应保持金属丝的温度不变
AC　[实验中应测量出金属丝接入电路中的有效长度，而不是全长；金属丝的电阻很小，与电压表内阻相差很大，使金属丝与电压表并联，电压表对它分流作用很小，应采用电流表外接法。故A、C操作错误。]
[变式训练1-2]在“测定金属的电阻率”的实验中，

甲　　　　　　　　　乙

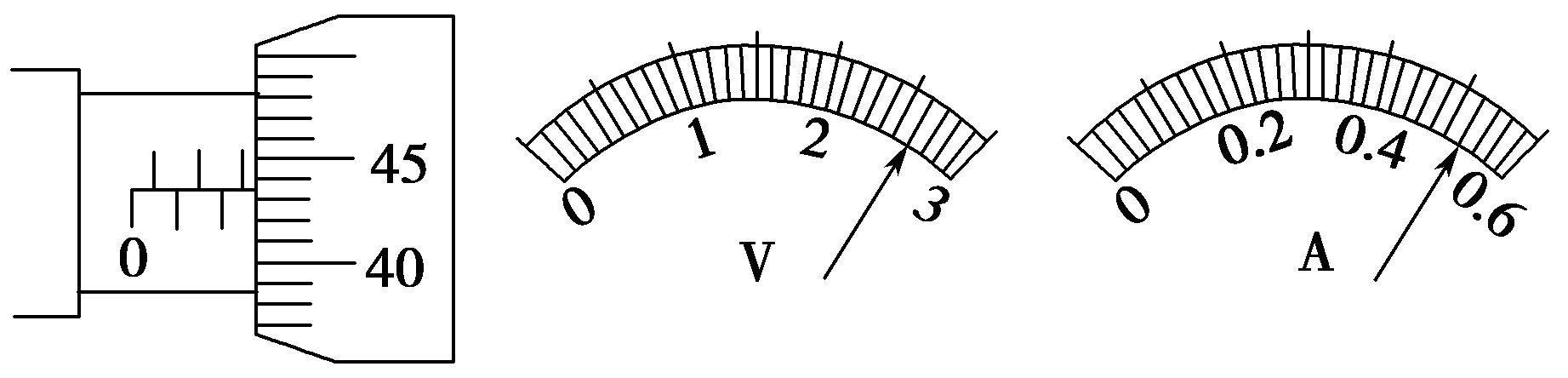

(1)某同学用螺旋测微器测金属丝直径时，测得结果如图甲所示，则该金属丝的直径为________mm。
(2)用量程为3 V的电压表和量程为0.6 A的电流表测金属丝的电压和电流时的读数如图乙所示，则电压表的读数为________V，电流表的读数为________A。
(3)用米尺测量金属丝的长度L＝0.810 m。利用以上测量数据，可得这种材料的电阻率为________Ω·m(保留两位有效数字)。
[解析]　(1)螺旋测微器的读数为d＝2.5 mm＋43.5×0.01 mm＝2.935 mm。
(2)因电压表的每小格读数为0.1 V，所以应估读到0.01 V，所以电压表的读数为U＝2.60 V；同理，电流表的每小格读数为0.02 A，应估读到0.01 A，所以电流表的读数为I＝0.52 A。
联立以上两式，代入数据得：ρ＝4.2×10－5 Ω·m。
[答案]　(1)2.935　(2)2.60　0.52　(3)4.2×10－5
